MÔ TẢ SẢN PHẨM
Sơn Epoxy Keraseal ADO40
Sơn Epoxy APT KeraSEAL ADO40 là một sản phẩm sơn Epoxy sản xuất theo công nghệ sơn Epoxy Thái Lan.
Sơn Epoxy Keraseal ADO40 là hệ sơn epoxy tự san phẳng 2 thành phần không dung môi và phenol, bề mặt hoàn thiện phẳng, bóng mịn và kháng hóa chất phổ thông
- Đóng gói: 23Kg/bộ; 5Kg/bộ
- Định mức tiêu thụ cho 1 lớp phủ với độ dày 1mm :
Với bề mặt nhẵn bóng: 1.3kg/m2, tức là 1 bộ 23kg phủ được khoảng ~18m2
Với bề mặt chống trơn trượt: 0.9kg/m2, tức là 1 bộ 23kg phủ được khoảng ~25m2

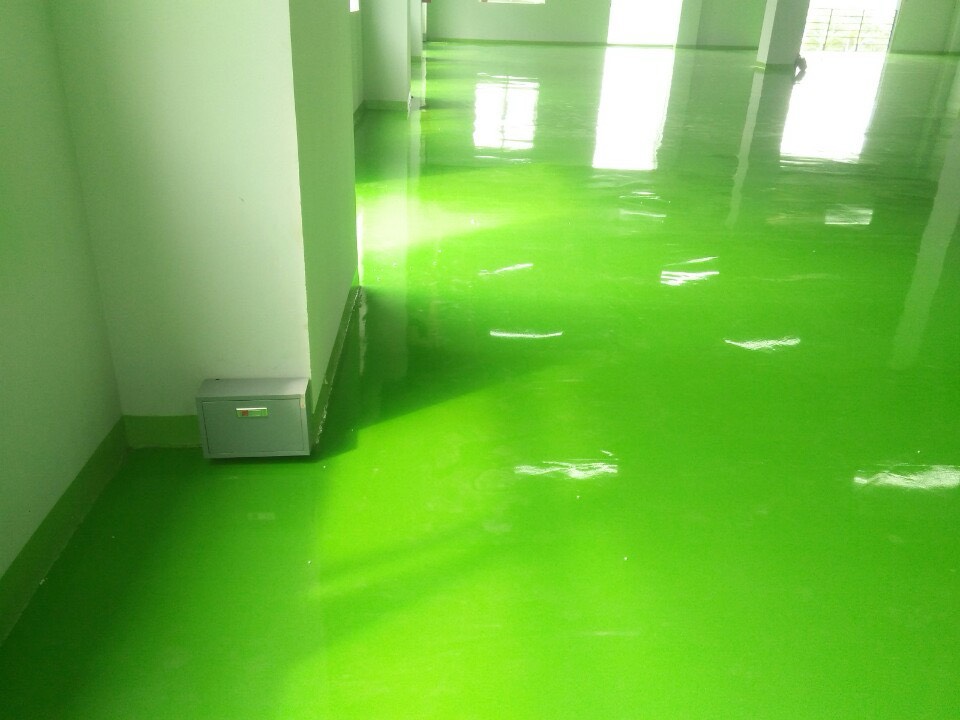

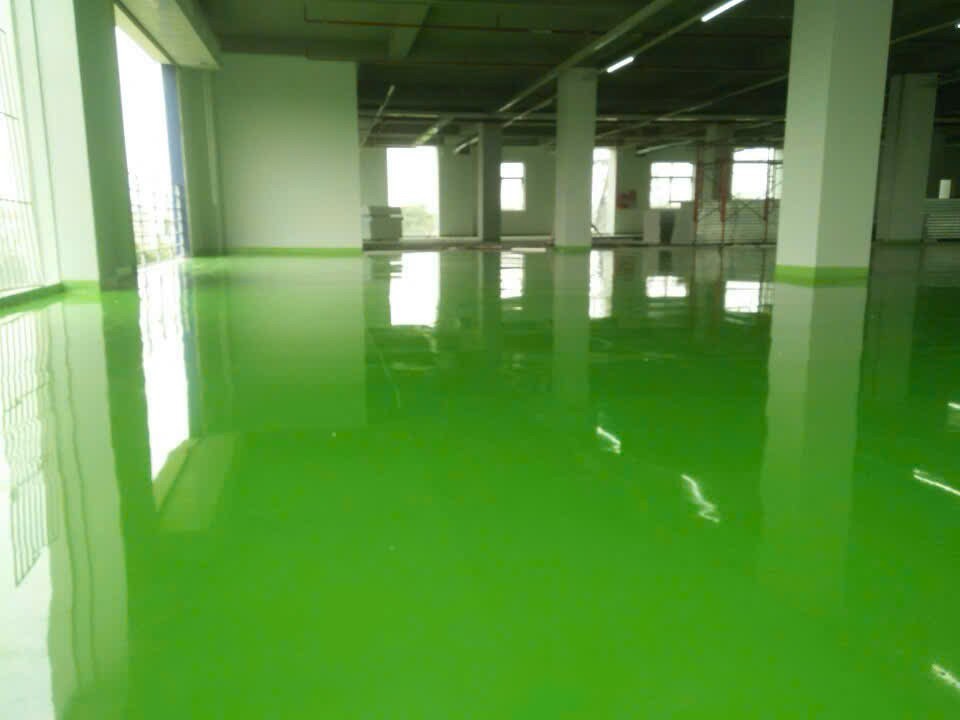

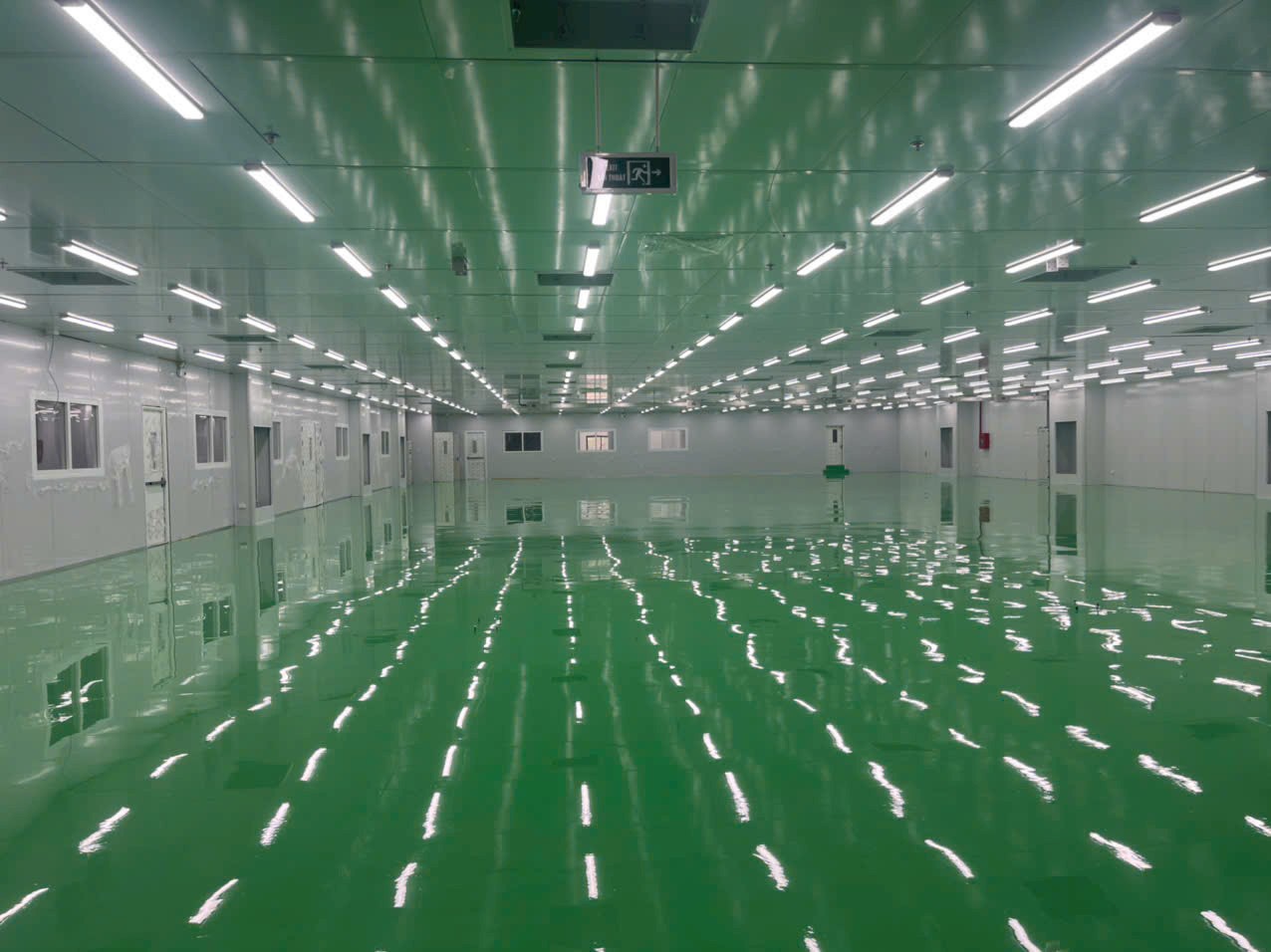

A. Ứng dụng của sơn Epoxy tự san phẳng Keraseal ADO40
Sơn epoxy APT Keraseal ADO40 được ứng dụng phổ biến tại:
- Nhà máy sản xuất thực phẩm và nước giải khát
- Nhà sản xuất dược phẩm và thiết bị y tế
- Dây chuyền lắp ráp và xưởng sửa chữa
- Nhà máy sản xuất linh kiện điện tử
- Ngành may mặc và dệt nhuộm
- Bệnh viện và các khu vô trùng
- Các sàn siêu phẳng
B. Đặc tính nổi bật của sơn epoxy tự san phẳng APT Keraseal ADO40
- Chịu lực, chống mài mòn cao
- Kháng hóa chất phổ thông
- Bề mặt bóng, mịn
- Vệ sinh và dễ dàng làm sạch
- Nhiều màu lựa chọn.
C. Thông số kỹ thuật của sơn Epoxy tự san phẳng APT Keraseal DO40
Hàm lượng rắn |
100% |
Thời gian làm việc |
40-60 phút |
Độ dầy tối thiểu |
1.0mm |
Thời gian tối thiểu phủ lớp tiếp theo |
12 giờ |
Thời gian tối đa phủ lớp tiếp theo |
72 giờ |
Thời gian sống (TCVN9014:2011) |
47 phút |
Thời gian khô bề mặt (TCVN 2096 :1993) |
6 giờ 15 phút |
Cường độ chịu nén (BS6319 - 2 : 1983) |
40 MPa |
Độ kết dính (TCVN2097:1993) |
Điểm 2 |
Chịu mài mòn (ISO 9352:1995) |
0.63 mg/cm3 |
Độ bền uốn (TCVN 2099 : 2013) |
2mm |
Độ bền va đập (TCVN 2100-1:2007) |
50kg.cm |
Sơn epoxy tự san phẳng APT Keraseal ADO40 có khả năng kháng nhiệt từ -20°C – 60°C
- Kháng nhiệt không liên tục trong 7 ngày: +60 C
- Kháng nhiệt không liên tục trong 12 giờ: +80 C
- Không tiếp xúc hóa học và cơ học cùng một lúc
Chính vì vậy, sơn epoxy APT Keraseal ADO40 cần lưu kho ở nơi khô ráo, điều kiện nhiệt độ lý tưởng 20-40oC, tránh tiếp xúc trực tiếp với ánh mặt trời.
Các bạn lưu ý: Thời hạn sử dụng của sơn epoxy Keraseal ADO40 là 12 tháng kể từ ngày sản xuất khi được lưu kho đúng cách trong bao bì nguyên, chưa mở còn niêm phong. Thời gian sống của sơn trong vòng 45 phút, nên khi đã pha trộn sơn với nhau phải thi công hết.
Khi thi công sơn epoxy các lỗi sơn epoxy thường gặp các bạn phải nắm để tránh tình trạng hư hại sản phẩm ảnh hưởng đến chất lượng công trình
D. Quy trình thi công sơn epoxy Keraseal ADO40
1. Bề mặt bê tông trước khi thi công sơn epoxy Keraseal ADO40
Bê tông để làm bề mặt thi công hệ thống sơn phủ Epoxy phải được thiết kế phù hợp với mục đích sử dụng và được tạo thành bề mặt đồng nhất. Bê tông phải khô, không có dầu mỡ và chất bẩn. Bê tông phải được đổ và và hoàn thiện bề mặt một lần, đủ độ chịu lực và đúng phương pháp thuộc trách nhiệm của nhà thầu thi công dân dụng.
Bê tông phải được trải lớp chống ẩm, lớp chống thẩm thấu ngược bên dưới để ngăn chặn hiện tượng hơi nước thẩm thấu qua bê tông gây hiện tượng bong rộp cho hệ thống sơn phủ bên trên.
Cường độ chịu nến của bê tông đạt tối thiểu 25 MPa. Đây là chỉ tiêu đo lường chất lượng của bê tông, chỉ tiêu này đo lường tính đồng nhất của bê tông.
Phương pháp hoàn thiện bê tông đúng là phương pháp hoàn thiện một lần với máy xoa chuyên dụng. Phương pháp này cung cấp bề mặt đồng nhất và chắc khỏe nhất. Không sử dụng vữa hay xi măng để hoàn thiện bề mặt.
Thời gian khô tối thiểu của bê tông là 25 ngày trước khi thi công sơn phủ hệ thống sơn phủ Epoxy.Trước khi thi công hệ thống sơn phủ epoxy, phải kiểm tra độ ẩm trong bê tông bằng máy. Độ ẩm tối đa cho phép trong bê tông không vượt quá 6%.
2. Mài tạo nhám và vệ sinh sạch bề mặt trước khi thi công sơn epoxy Keraseal ADO40
Bề mặt được mài tạo nhám bằng máy mài công nghiệp, bề mặt sơn phủ phải được vệ sinh và làm sạch như mô tả ờ phần trên trước khi tiến hành công tác thi công sơn phủ. Bề mặt đã vệ sinh cần kiểm tra lại, vệ sinh lại nếu phát hiện tái nhiễm bẩn.
3. Cách pha trộn sơn epoxy Keraseal ADO40
Tất cả vật liệu lót, lớp phủ chính, lớp phủ bề mặt phải được trộn kỹ theo qui trình của nhà sản xuất.Công tác trộn được thực hiện bằng máy trộn với thanh trộn phù hợp,Thời gian trộn của vật liệu không dưới 3 phút trước khi sử dụng,Lớp lót KeraSEAL PS60, KeraSEAL ADO40 phải được trộn theo đúng tỉ lệ tiêu chuẩn như đã cung cấp bởi nhà sản xuất APT VIỆT NAM.Kỹ thuật viên thực hiện công công tác trộn vật liệu cần phải lưu khối lượng và số lô sản phẩm đã thực hiện.
4. Thi công lớp sơn epoxy lót Keraseal PS60
Trước khi thi công lớp lót, mọi khu vực thi công phải khô hoàn toàn. Độ khô của bê tông căn cứ theo kết quả kiểm tra như mô tả ở phần trên, Thi công lớp lót KeraSEAL PS60. Lớp lót được thi công bằng cách sử dụng rulo long ngắn và chổi quét trải đều vật liệu trên bề mặt. Mục đích của lớp lót là để vật liệu thẩm thấu sâu vào bề mặt bê tông, lớp lót có tác dụng kết dính và tăng cường độ cứng bề mặt cho bê tông. Không nên thi công lớp lót quá dầy hoặc tạo thành vũng trên bề mặt.
5. Trám vá sử lý khuyết điểm, đường nứt trên bề mặt sàn
Tất cả các vết nứt, vết rỗ vỡ cần được trám vá bằng vật liệu vữa không co ngót KeraCRETE NS50 hoặc KeraCRETE RM120. Vật liệu trám vá có thể thi công trực tiếp trên bề mặt bê tông, trên bề mặt lớp lót hoặc trên bề mặt lớp phủ chính và phải được hoàn thiện trước khi thi công lớp phủ lớp hoàn thiện.
6. Thi công lớp thứ nhất sơn epoxy Keraseal ADO40
Trước khi thi công lớp phủ chính, lớp lót phải được để khô tối thiểu 8h nhưng không quá 5 ngày, Bề mặt đã được thi công lớp lót nếu bị nhiễm bẩn cần được làm sạch với dung môi và để khô trước khi thi công sơn phủ.Tùy thuộc vào độ dầy của lớp phủ để quyết định phương pháp thi công. Trường hợp lớp phủ có độ dầy nhỏ hơn 0.5mm, thi công vật liệu bằng phương pháp bả tràn. Vật liệu đuợc trải đều trên khu vực cần thi công bằng bàn bả sơn chuyên dụng.
Trường hợp lớp phủ có đổ dầy lớn hơn 0.5 mm, thi công vật liệu theo phương pháp cán. Sử dụng bàn trang chuyên dụng trải đều vật liệu trên mặt bằng cần thi công, dung lô gai nhựa lăn nhiều lượt trên bề mặt để tăng độ đồng đều và loại bỏ bọt khí phát sinh trong quá trình thi công.Các tạp chất có trên bề mặt cũng được loại bỏ khi lớp sơn phủ còn ướt.
Độ dầy của vật liệu khi ướt cần được lưu ý và ghi nhận trong quá trình thi công nhằm đạt được độ dầy phù hợp cho cả hệ thống.
7. Thi công thứ 2 sơn Keraseal ADO40 hoàn thiện
Tất cả chất bẩn phát sinh trong quá trình thi công cần được loại bỏ, làm sạch bằng máy hút công suất lớn và lau sạch bằng dung môi.
Không thi công lớp KeraSEAL ADO40 bề mặt khi khu vực thi công tồn tại các điều kiện bất lợi như đã mô tả ở phần trên.
Các vết rỗ vỡ còn xót lại trên bề mặt cần được trám vá làm đầy trước khi thi công sơn phủ lớp bề mặt.
Sử dụng bàn trang chuyên dụng trải đều vật liệu trên mặt bằng cần thi công, dung lô gai nhựa lăn nhiều lượt trên bề mặt để tăng độ đồng đều và loại bỏ bọt khí phátsinh trong quá trình thi công. Các tạp chất có trên bề mặt cũng được loại bỏ khi lớp sơn phủ còn ướt..
Độ dầy của vật liệu khi ướt cần được lưu ý và ghi nhận trong quá trình thi công nhằm đạt được độ dầy phù hợp cho cả hệ thống.
Kho Sơn Việt Nam Đơn vị phân phối sơn chính hãng toàn quốc, chế độ tốt, giá phải chăng, giao hàng nhanh, đảm bảo uy tín chất lượng cho tất cả khách hàng trên toàn quốc.
Hãy Liên Hệ Ngay Với Chúng Tôi - Hotline : 0947 48 1122
